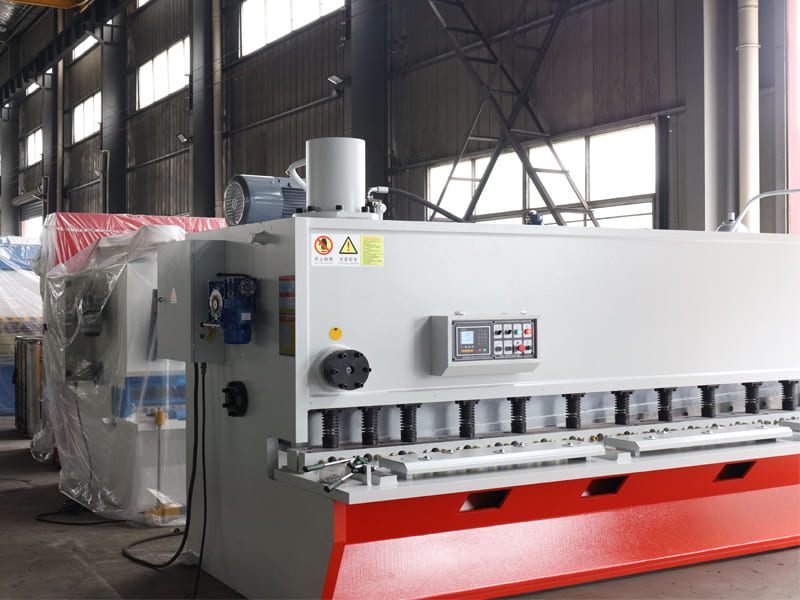

CNC giljotiini nihkemasin

JM CNC giljotiini nihkemasin on metalli töötlemisel tavaliselt kasutatav nihkeseade, mis on mõeldud peamiselt erineva paksusega metalllehtede lõikamiseks. See töötab, rakendades ülemise tera vertikaalset allapoole liikumist alumise tera vastu, tekitades täpse lõikamiseks nihkejõu. Seda kasutatakse peamiselt metallmaterjalide, näiteks terasplaatide, roostevabast terasest ja alumiiniumlehtede ülitäpseks nihkeks. Nihutusmasinat kasutatakse laialdaselt sellistes tööstusharudes nagu masinate tootmine, autotööstus ja elektriseadmete tootmine. JM giljotiini nihkemasina nihkemeetod on sarnane üles ja alla liikuva väravaga. Hüdraulilist või mehaanilist käigukasti kasutades liigub ülemine terahoidik lineaarselt allapoole fikseeritud rada (tavaliselt vertikaalne või kaldenurga all) metallilehtede nihkele. Suure nihkega täpsusega sobib see eriti paksude plaatide lõikamiseks. JM-nihkemasin on mõeldud lehtmetalli töötlemiseks, pakkudes ülitäpseid lõikelahuseid, mis sobivad erinevatele metalllehtedele.

Mudel:QC11Y-6×2500

Saada päring

Tootekirjeldus

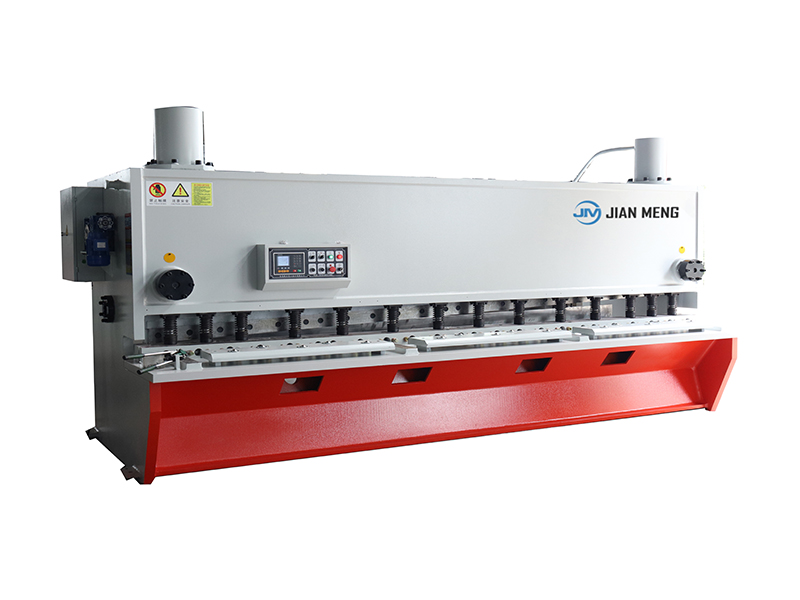

Giljotiini nihkemasin

Täiuslik nihkumine:QC11Y-6 × 2500 CNC giljotiini nihkemasin saavutab täiusliku lõikamise, töötledes tõhusalt ja täpselt erinevaid metalllehti, et tagada iga lõikega siledad, burrivabad servad. Käsitlemise tehnoloogia ja ülitäpse juhtimissüsteemi abil kasutatakse seda laialdaselt sellistes tööstusharudes nagu masinate tootmine, lehtmetallide töötlemine ja autotööstus, et saada materjalide peen lõikamiseks nagu terasest taldrikud, roostevabast terasest ja alumiiniumlehed, vastates kõrgete standardsete töötlemisnõuete täitmiseks.

Peamine konfiguratsiooniloend	Copealkirjasüsteem
	Sisemine käigupump ： USA Sunny
	Peamootor ： Hiina lai mootor
	Tihenduskomponendid ： USA Parker
	Peamised elektrilised komponendid ： Prantsusmaa Schneider
	Tera ： Hiina SJ
	Kuuli kruvi ： cHina Taiwan Hiwin

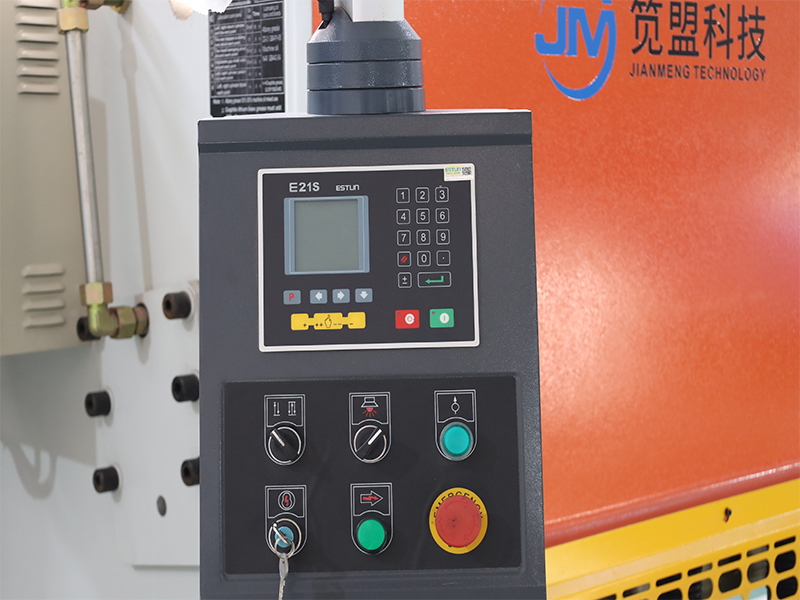

E21S juhtimissüsteem

Estun E21S juhtimissüsteem on spetsiaalne CNC -seade, mis on loodud giljotiini nihkemasina jaoks, mis sobib paljudele kasutajatele. See vähendab märkimisväärselt CNC nihkemasina kulusid, tagades samal ajal suure töö täpsuse.

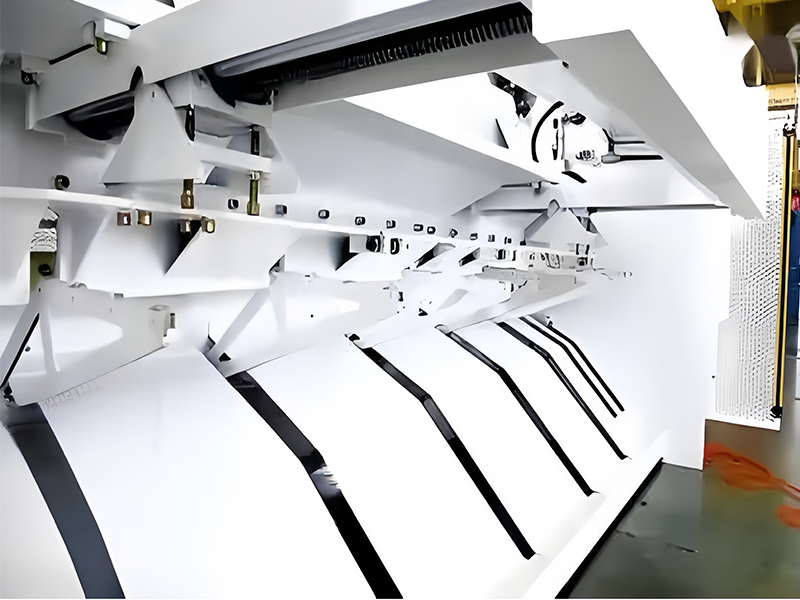

Tagumine gabariit

Tagamõõtmesüsteem on lehtmetalli töötlemisseadmete võtmekomponent, eriti giljotiinkäärides. See vastutab tooriku täpse positsioneerimise eest, et tagada täpsus ja järjepidevus toimingute lõikamisel või painutamisel. Konstruktsiooniline disain on vastupidav, võimeline taluma pikaajalise töö pingeid ja lineaarsed juhendid suurendavad liikumise stabiilsust, vähendades samal ajal kulumist aja jooksul.

Kevadise rõhusilindri

Kevadise rõhusilindriGuillotiini nihkeruum on komponent, mida kasutatakse materjali stabiliseerimiseks ja toetamiseks, eriti lõikamise ajal. Vedrurõhusilindri roll on tagada materjali kindlalt pressimine jahoides lõikamise ajal paigas, takistades nihkumist või väändumist, seeläbi improving lõikamise täpsus ja ohutus.

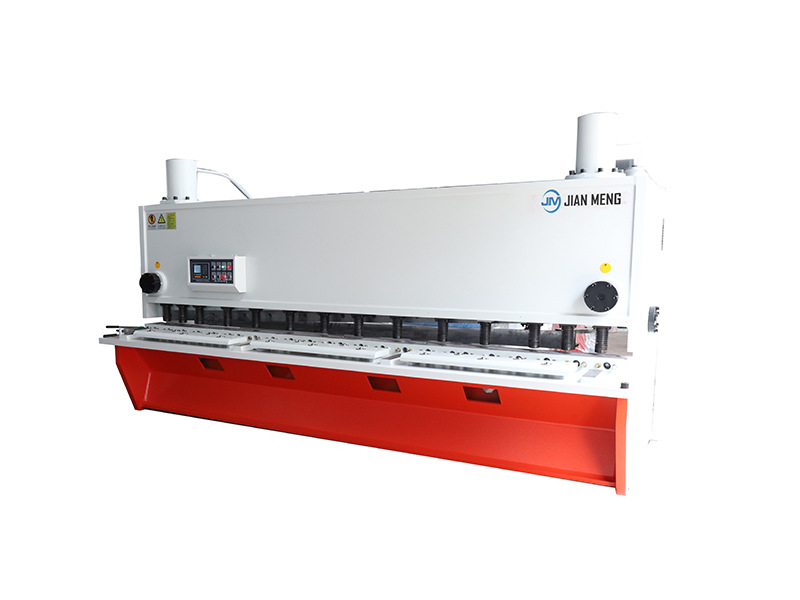

QC11Y-6 × 2500 giljotiini nihkemasin

Maksimaalne nihkev plaadi paksus (mahe terast)	6,0mm
Maksimaalne nihkev plaadi paksus (roostevaba teras)	3,0mm
Plaadi tõmbetugevus nihutamiseks	450-650 N/mm2
Maksimaalne nihkev plaadi laius	2500 mm
Töölaua kõrgus	800 mm
Tagasilöög	10-600 mm

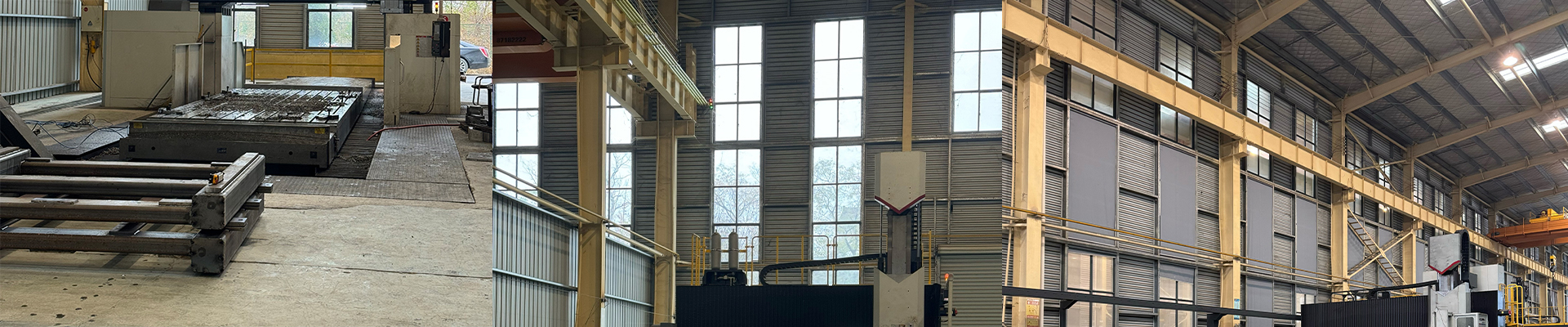

Klientide nihkejuhtumid

Metalli töötlemise tehas seisis silmitsi väljakutsega töötleda erinevat tüüpi metallimaterjale ja selle eesmärk oli parandada tootmise tõhusust, vähendades samal ajal jäätmeid. Selle lahendamiseks varustasime tehasele JM -i giljotiini nihkega, mis oli varustatud E21S juhtimissüsteemi ja hüdraulilise klambriga, tagades, et iga plaat püsib lõikamisprotsessi ajal stabiilsena ja liikumatu. Pärast rakendamist paranesid raiumise kvaliteedi stabiliseerumine ja täpsus 10%. Tunni tootmise tõhusus suurenes 22%ja tehas säästis jäätmete vähendamise teel materiaalseid kulusid. Kliendi tootmistsüklit lühenes, võimaldades tellimuste õigeaegset kohaletoimetamist ja parandades märkimisväärselt nende turu konkurentsivõimet.
